블로비(BLOBEE)의 메인 구조, 래티스 쉘(Lattice Shell)
블로비(BLOBEE)는 비정형 구조를 구현하기 위해 래티스 쉘(Lattice Shell) 시스템을 적용하였습니다.
건축산업에서 3D프린티은 비정형 건축물 파사드, 내장재, 구조물 등의 분야에 활발하게 활용되고 있습니다. 최근 비정형 건축에 대한 관심이 증가하며 이러한 형태를 합리적으로 실현할 수 있는 건축 3D프린팅에 대한 다양한 연구개발도 진행되고 있습니다. 비정형 건축물의 외부구조를 형성하기 위한 시스템에는 다양한 종류가 있는데요, 그 중 블로비(BLOBEE)는 래티스 쉘(Lattice Shell) 구조를 차용하여 설계되었습니다.

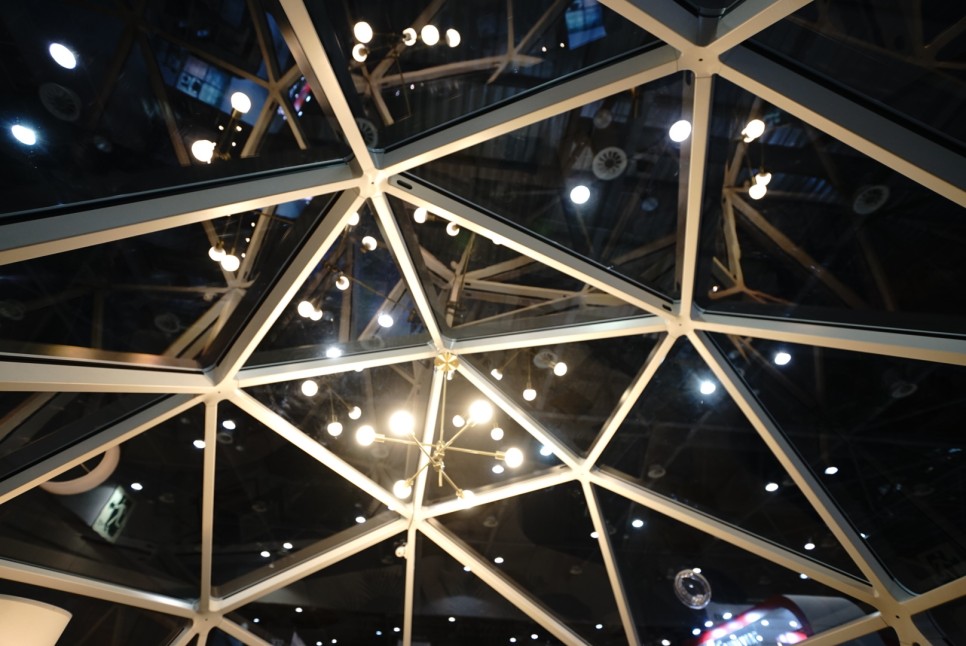

블로비(BLOBEE) 내부에서 바라본 천장 구조
래티스 쉘(Lattice Shell), 비정형 건축물을 위한 구조 시스템
래티스 쉘(Lattice Shell)은 비정형 구조에 적합한 구조 시스템이지만 설계가 매우 까다롭다는 특징이 있습니다.
래티스 쉘(Lattice Shell)은 블로비(BLOBEE)의 프로파일과 같은 가늘고 긴 부재를 격자로 배치한 뒤 하나의 막을 형성하여 넓은 공간을 형성하는 구조 시스템입니다. 형태가 자유로와 폭넓은 개방감과 공간감을 선사한다는 특징이 있습니다. 다만, 비정형 구조에 걸맞는 시스템답게 명확한 설계 기준이 마련되어 있지 않고, 국내에서는 시공 및 설계 사례도 매우 적기 때문에 아직 국내에서는 생소한 구조 시스템입니다. 특히, 구조가 받는 하중이 일정 수준을 넘기면 급격하게 불안정한 상태로 변하면서 형상이 변하기 때문에 설계가 매우 까다롭다는 특징이 있습니다. 래티스 쉘(Lattice Shell) 구조를 설계할 시에는 안전율을 설정하고, 비선형 좌굴 해석을 통해 좌굴에 대한 안정성을 확보하게 됩니다. 실제 구조해석에서는 접합부, 즉 조인트 부위의 강성을 유의하여 검토해야 합니다. 경험이 풍부한 전문가의 조언과 함께 접합부의 상세한 해석을 통해 안전성을 확보하고 적절한 강성을 예측하는 것이 안정성 높은 래티스 쉘(Lattice Shell) 시스템을 실현하는데 가장 핵심적인 요건이라고 볼 수 있습니다.

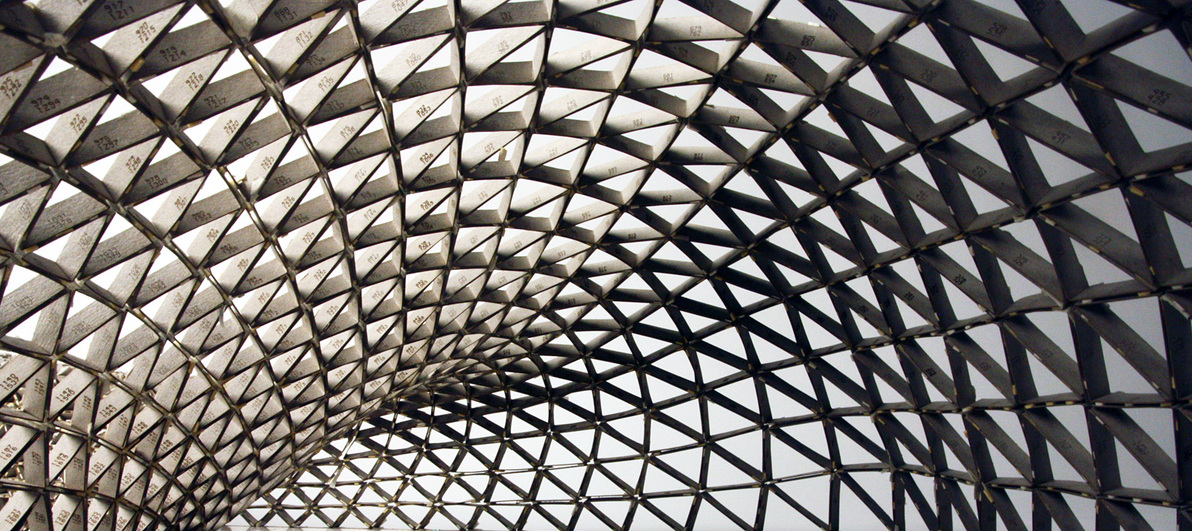

다양한 비정형 래티스 구조물 (출처 : 인터넷)
블로비(BLOBEE)의 조인트는 금속보다 강하다
블로비(BLOBEEE)에 채택된 어댑티브 조인트(Adaptive Joint)는 폴리아마이드-12라는 엔지니어링 플라스틱을 소재로 3D프린팅 되었습니다.
블로비(BLOBEE)는 (주)HS하이테크의 3D프린팅 건축 전문가 그룹 건설3D프린팅연구소에서 만들어졌습니다. 건설3D프린팅연구소에서는 기존 건축공법과 3D프린팅 기술을 결합하여 블로비(BLOBEE) 설계 시 심미적인 디자인을 포함하여 건축 구조와 소재의 안정성을 확보하기 위해 최선의 노력을 기울였습니다. 블로비(BLOBEE)의 구조해석에 따르면 블로비(BLOBEE)는 약 4.0G의 가속도 하중까지 안정적으로 견딜 수 있습니다.

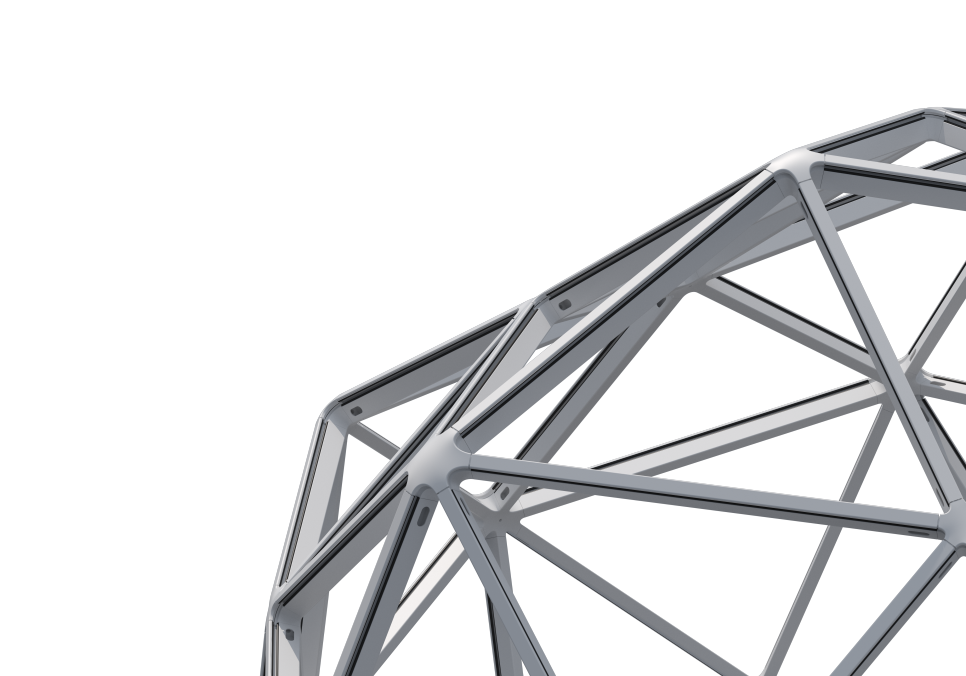

블로비(BLOBEE)의 구조 및 구조해석 이미지
위에서도 보셨듯 래티스 쉘(Lattice Shell) 구조의 안정성을 위해서는 접합부의 강성이 중요한 역할을 하기 때문에 조인트의 소재 또한 꼼꼼하게 살펴보셔야겠습니다. 블로비(BLOBEE) 디자인의 핵심부인 어댑티브 조인트(Adaptive)의 소재 폴리아마이드(Polyamide)-12는 3D프린팅에서 가장 활발하게 적용되는 엔지니어링 플라스틱 소재 중 하나입니다. 자동차에서 금속을 부품을 대체할 만큼 매우 가볍고 튼튼하며, 가장 오래된 합성 고분자 소재로 안정성은 이루 말할 수 었겠죠. 금속만큼 단단하지만 금속보다 가공성이 뛰어나며, 높은 수준의 내열성/기계적 강도/내마모성/절연성을 보유하고 있습니다. 또한, 유리섬유와 같은 다른 무기물을 첨가하여 가공할 경우 어마어마한 기계적 특성을 갖고 있는 복합재료로 재탄생시킬 수 있다는 특징도 갖고 있습니다.

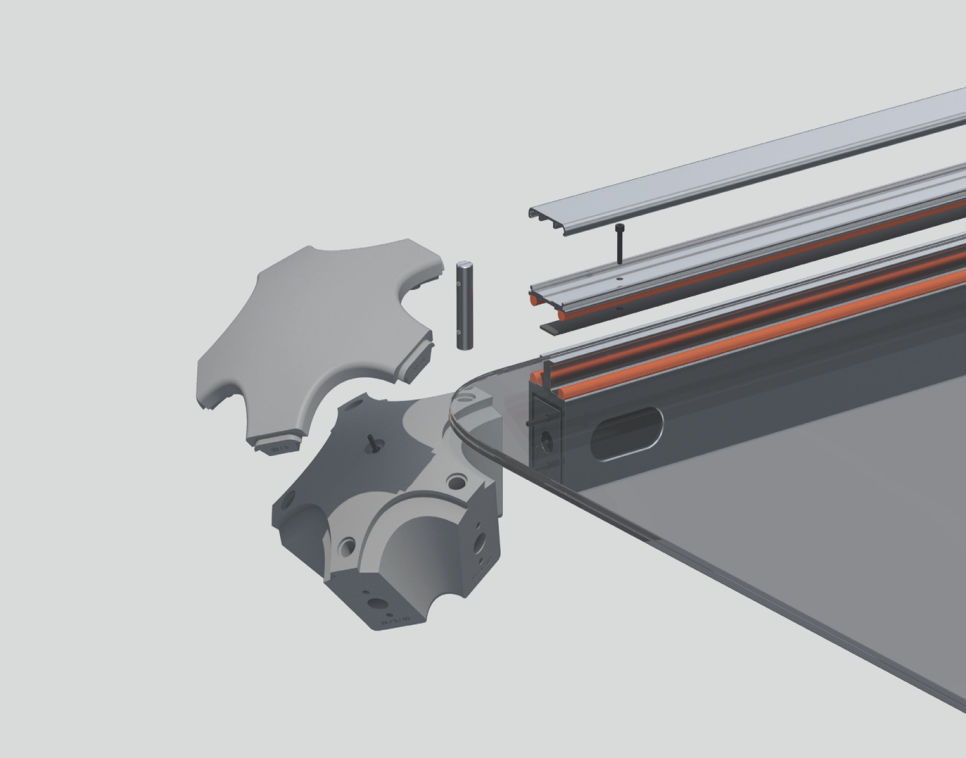

폴리아마이드(Polyamide)-12 소재로 3D프린팅된 블로비(BLOBEE)의 어댑티브 조인트(Adaptive Joint)
걱정마세요,
블로비(BLOBEE)는
튼튼한 구조와 소재를 활용하여 만들어진
여러분을 위한 편안하고 안락한 공간입니다.
▼ 블로비(BLOBEE) 상담문의 ▼
연락처 - 031-5180-4624
이메일 - hslcs@hshi-tech.com, hsbsh@hshi-tech.com
참고 : 장정용, 정광량(2017), 『2017년 대한건축학회 추계학술발표대회논문집』, 「래티스 쉘 지붕 시스템의 구조설계」, 제37권 제2호(통권 제68집)
