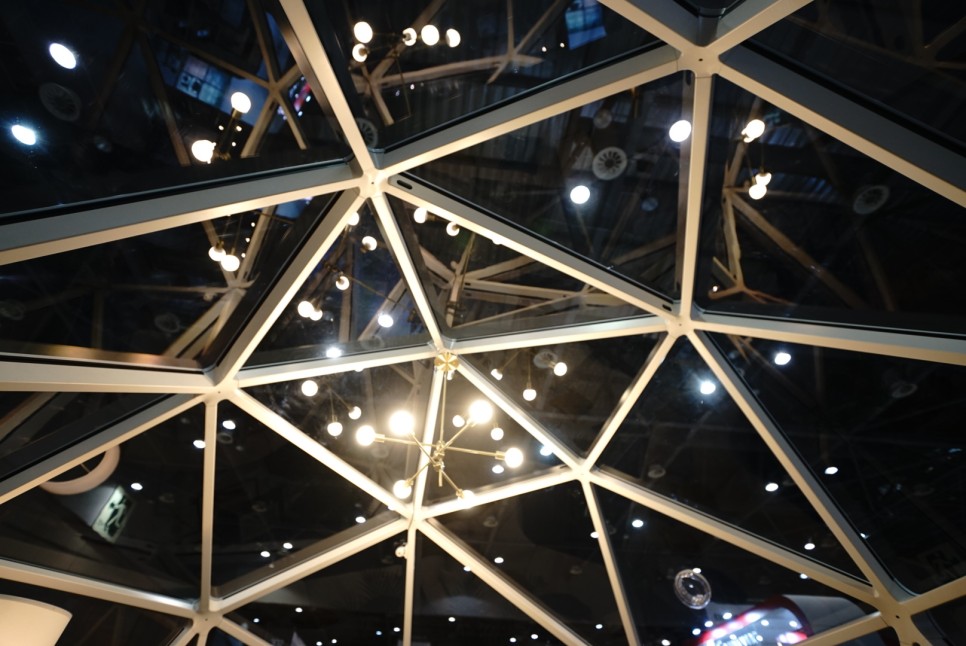

블로비(BLOBEE)의 디자인 기술, 어댑티브 조인트 시스템
블로비(BLOBEE)는 (주)HS하이테크의 어댑티브 조인트 시스템을 적용하여 일체가 높은 유선형의 디자인을 선보이고 있습니다.
블로비(BLOBEE)는 모듈조립식으로 구성되어 있어 크게, 형상, 색상을 사용자의 용도에 따라 자유롭게 변화시킬 수 있다는 특징을 갖고 있습니다. 모듈조립식임에도 불구하고 블로비(BLOBEE)가 갖고 있는 일체감있는 세련된 구조감의 핵심은 구조용 프로파일은 연결하는 어댑티브 조인트 시스템(Adapitve Joint System)에 있습니다. (주)HS하이테크가 3D프린팅 기술과 건축 엔지니어링을 융합하여 개발한 어댑티브 조인트(Adaptive Joint)는 블로비(BLOBEE)만의 독창적인 아이텐티티로 다른 모듈조립식 건축공간과 차별화되는 요소입니다. 유려한 곡선으로 마감되어 어느 장소에서든 조화로움을 더하며 하나의 선으로 일루어진 듯한 일체감을 선사합니다.
블로비(BLOBEE) 어댑티브 조인트(Adaptive Joint) 시스템
고객이 요구하는 디자인과 성능에 최적화된 조인트
(주)HS하이테크는 파라메트릭 디자인 기술을 이용하여 고객이 교욱하는 디자인과 성능에 최적화된 조인트 디자인을 제안합니다.
(주)HS하이테크는 3D프린팅 기술 노하우로 기반으로 동대문디자인플라자(DDP)에 적용된 것과 같은 파라메트릭 건축 디자인 기술을 조합하여 어댑티브 조인트(Adaptive Joint) 시스템을 개발하였습니다. 어탭티브 조인트(Adaptive Joint) 시스템은 높은 구조적 신뢰성을 확보하며 일체감 있는 디자인으로 이룩한 건축 3D프린팅 엔지니어링의 새로운 성과입니다. (주)HS하이테크의 어댑티브 조인트(Adaptive Joint) 시스템은 건축 3D프린팅 기술과 파라메트릭 디자인 기술을 통해 고객이 요구하는 디자인과 성능에 최적화된 조인트 디자인을 제안합니다.
(주)HS하이테크의 어댑티브 조인트(Adaptive Joint) 시스템이 적용된 국내외 사례
어댑티브 조인트, 파라메트릭 파사드 시스템을 위한 토탈 솔루션
어댑티브 조인트(Adaptive Joint)는 다양한 건축 파사드, 경량 구조물, 창호 프레임, 조형물, 인테리어 구조 등에 활용될 수 있습니다.
(주)HS하이테크에서 개발한 어댑티브 조인트(Adaptive Joint)는 파사드, 경량 구조물, 창호 프레임, 조형물, 인테리어 구조 등 다양한 건축적 용도로 활용될 수 있습니다. 자체적인 건축 3D프린팅 기술과 파라메트릭 파사드 시스템을 통해 고객의 디자인과 요구사항(품질, 비용, 납기)을 고려하여 최적의 토탈 솔루션을 제공합니다.
|
카테고리 |
제품체적 |
간접 3D프린팅 소재와 방식 |
직접 3D프린팅 소재와 방식 |
||
|
주강 주철 |
SUS316L ALsi10Mg Ti6AI4V |
PA12(Nylon) |
|||
|
BJ (Binder Jet) +사형주조 |
BJ 또는 SLA +정밀주조 |
DMLS (Direct Metal Laser Sintering) |
MJF (Multi Jet Fusion) |
||
|
최대 4000x2000x1000 (mm) |
최대 1000x600x500 (mm) |
최대 400x400x345 (mm) |
최대 370x274x370 (mm) |
||
|
빌딩 파사드 커튼월 |
Less 0.055m (DMLS) |
적합 |
적합 |
적합 |
|
|
0.055m to 1m |
적합 |
적합 |
|
|
|
|
Over 1m |
적합 |
|
|
|
|
|
경량 구조체 |
Less 0.037㎥ (MJF) |
적합 |
적합 |
적합 |
적합 |
|
Less 0.055㎥ (DMLS) |
적합 |
적합 |
적합 |
|
|
|
0.055㎥ to 1㎥ |
적합 |
적합 |
|
|
|
|
Over 1㎥ |
적합 |
|
|
|
|
|
창호 프레임 |
Less 0.037㎥ (MJF) |
적합 |
적합 |
적합 |
적합 |
|
Less 0.055㎥ (DMLS) |
적합 |
적합 |
적합 |
|
|
각 3D프린팅 방식에 따른 어댑티브 조인트의 특장점
구조적·디자인적 일체감을 확보할 수 있다는 장점이 있습니다.
|
구분 |
간접 3D프린팅 방식 |
직접 3D프린팅 방식 |
|
|
특장점 |
- 구조적·디자인적 일체감 확보가 용이 - 높은 시공성 (사전조립 후 용접) - 높은 정밀도 (공차 +/- 1.5mm 미만, 제품 크기에 따라 상이) - 중공층을 이용한 경량화 - 정밀가공 대비 저렴한 비용 |
- 고강도 경량 엔지니어링 플라스틱 - 구조적·디자인적 일체감 확보가 용이 - 모든 디테일에 대한 디자인 대응 가능 - 높은 시공성 - 높은 정밀도 (공차 +/- 0.5mm 미만) |
|
|
소재 물성 |
사용가능 소재 |
주조용 강철 주조용 주철 |
폴리아마이드12 (NYLON) |
|
인장강도 |
500~600MPa |
48 MPa |
|
|
압축강도 |
- |
65 MPa |
|
|
항복강도 |
355~455MPa |
- |
|
|
굽힘강도 |
- |
70 MPa |
|
|
연신률 |
18~22% |
20% |
|

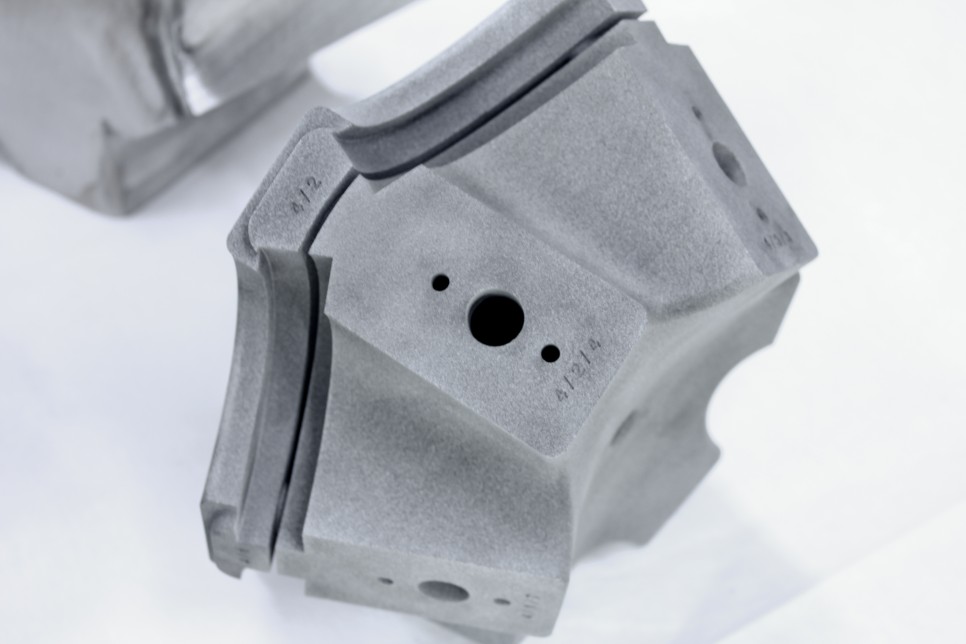

직접 3D프린팅 방식이 적용된 (주)HS하이테크의 건축용 3D프린팅 어댑티브 조인트(Adaptive Joint)
블로비(BLOBEE)에 적용된
어댑티브 조인트 시스템이 궁금하다면?
(주)HS하이테크로 언제든지 문의주세요!
파사드ㅣ경량 구조물ㅣ창호ㅣ프레임ㅣ조형물ㅣ인테리어구조
