[3D프린팅] HS하이테크 X ETH Zurich의 프로젝트, 디지털 밤부

HS하이테크 X ETH Zurich, Global Collaboration Project

2020년, (주)HS하이테크의 글로벌 콜라보레이션 프로젝트가 지난해 10월 취리히 건축박물관에서 공개되었습니다.

스위스 취리히 연방공과대학교(ETH Zurich)은 세계 최고의 이공계 중심의 대학으로 노벨상 수상자 등 세계적으로 걸출한 석학을 배출한 대학입니다. ETH Zurich의 건축대학에서는 건축 엔지니어링과 3D프린팅 기술을 접목하여 다양한 프로젝트를 시행하고 있는데요, 지난해 10월 ETH Zurich 건축대학 산하의 디지털 빌딩 테크놀러지스 연구실(dbt)과 (주)HS하이테크의 콜라보레이션 프로젝트가 취리히건축박물관에서 공개되었습니다.

​

디지털 밤부, 3D프린팅 기술과 건축 엔지니어링의 성과

지속가능한 건축자재 대나무와 3D프린팅 기술 및 건축 엔지니어링의 융합을 만들어진 파빌리온, 디지털 밤부(Digital Bamboo)를 소개합니다.

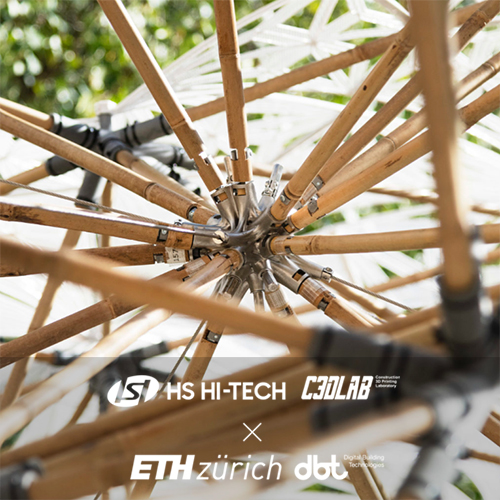

ETH Zurich dbt 프로젝트 디지털 밤부

(주)HS하이테크는 ETH Zurich dbt와의 콜라보 프로젝트를 통해 대나무를 이용한 파빌리온, 디지털 밤부(Digital Bamboo)를 탄생시켜습니다. 대나무는 빠른 성장 속도와 낮은 중량 대비 높은 강도로 천연 건축소재로 각광받고 있습니다. 프로젝트 디지털 밤부에서는 930개의 대나무 기둥과 380개의 조인트가 활용되었습니다. 이번 프로젝트는 (주)HS하이테크의 건축용 어댑티브 조인트(Adaptive Joint) 기술이 적용되었으며 이를 통해비정형화된 형태와 대나무의 불균일성으로 발생되는 공차의 한계를 극복할 수 있었습니다.

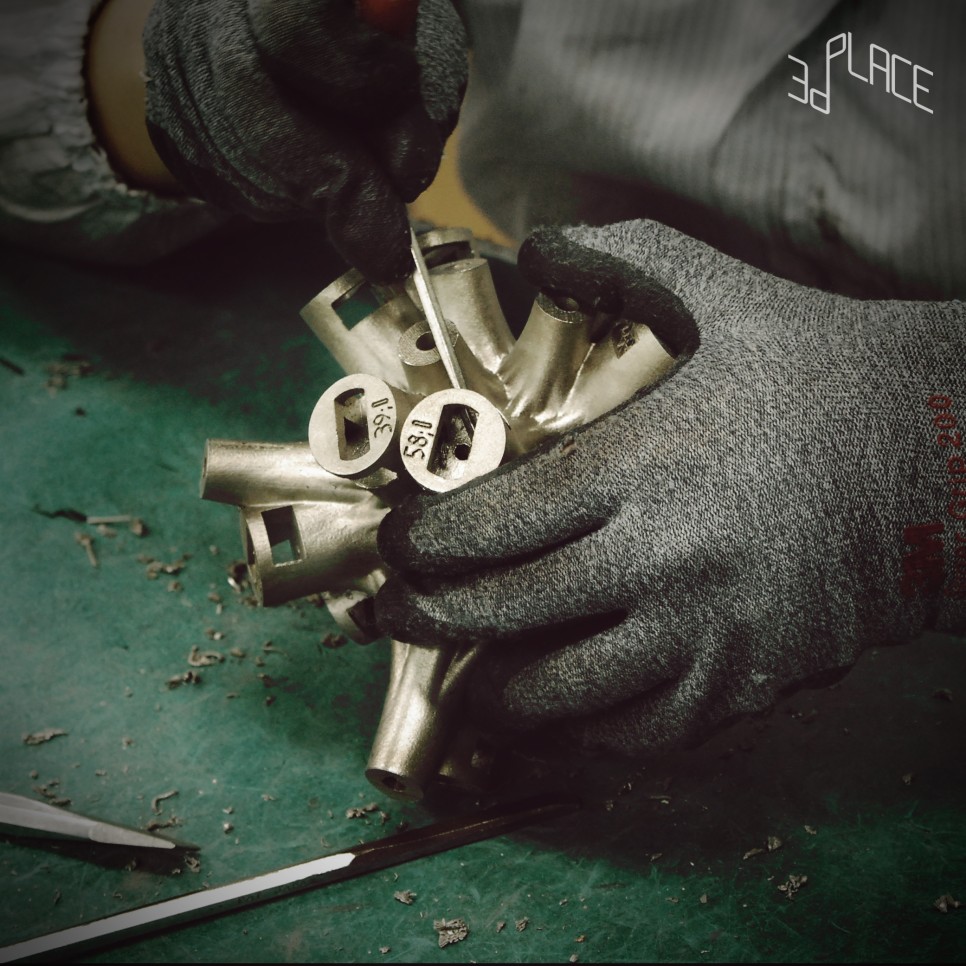

디지털 밤부에 적용된 메인 조인트

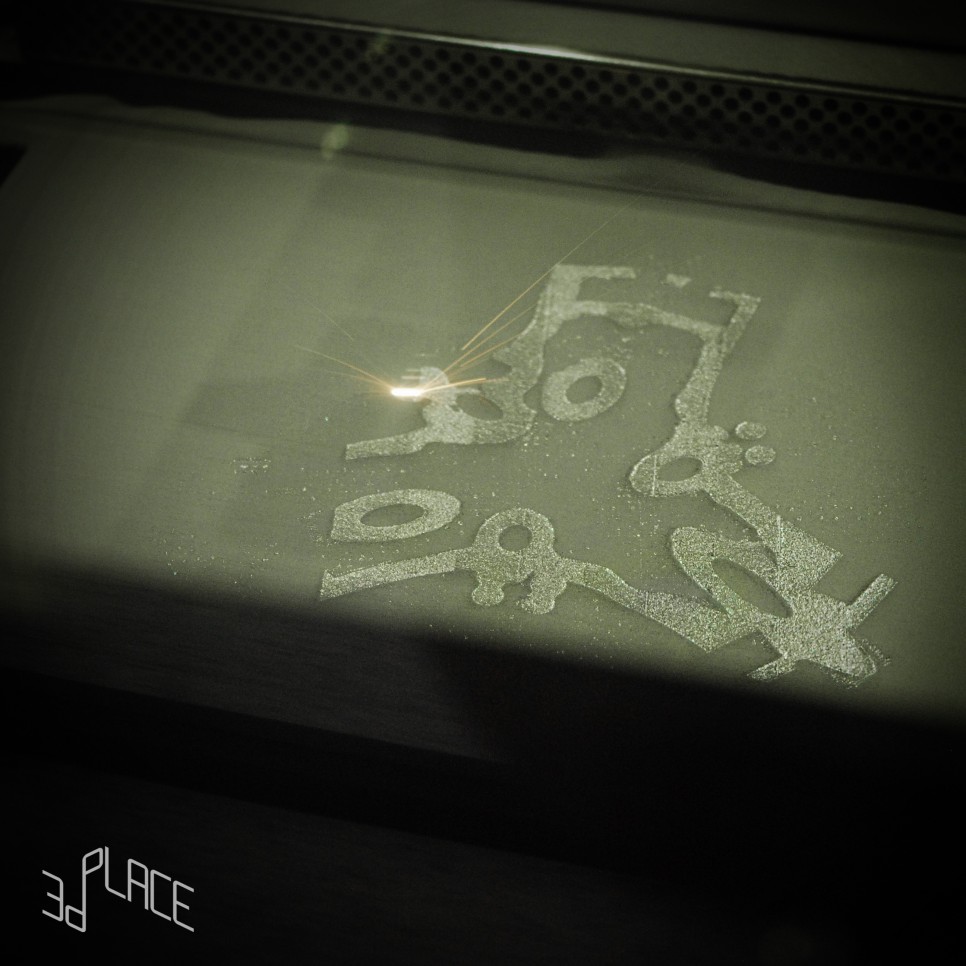

프로젝트 디지털 밤부에 활용된 조인트는 총 381개로, 380개의 PA-12(HP, Multi Jet Fusion 3D 프린팅 기술)소재로 제작된 서브 조인트와 1개의 SUS316L(EOS, Direct Metal Laser Sintering 3D 프린팅 기술)소재로 제작된 메인 조인트가 있습니다. 특히, 중앙의 메인 조인트는 5미터 길이의 세방향 캔틸레버를 포스트텐션(Post-tensioning) 기술로 강건하게 지지할 수 있는 튼튼한 강성을 갖도록 설계되었습니다. 3D프린팅 기술 덕분에 각각의 어댑티브 조인트는 초경량 구조로 설계되어 40㎡의 거대한 크기에도 불구하고 중량은 200kg에 불과할 정도로 매우 가볍습니다. 또한 크기를 최소화한 모듈식 구조를 차용하고 있어 48시간 이내에 빠른 조립과 분해가 가능하다는 장점이 있습니다.

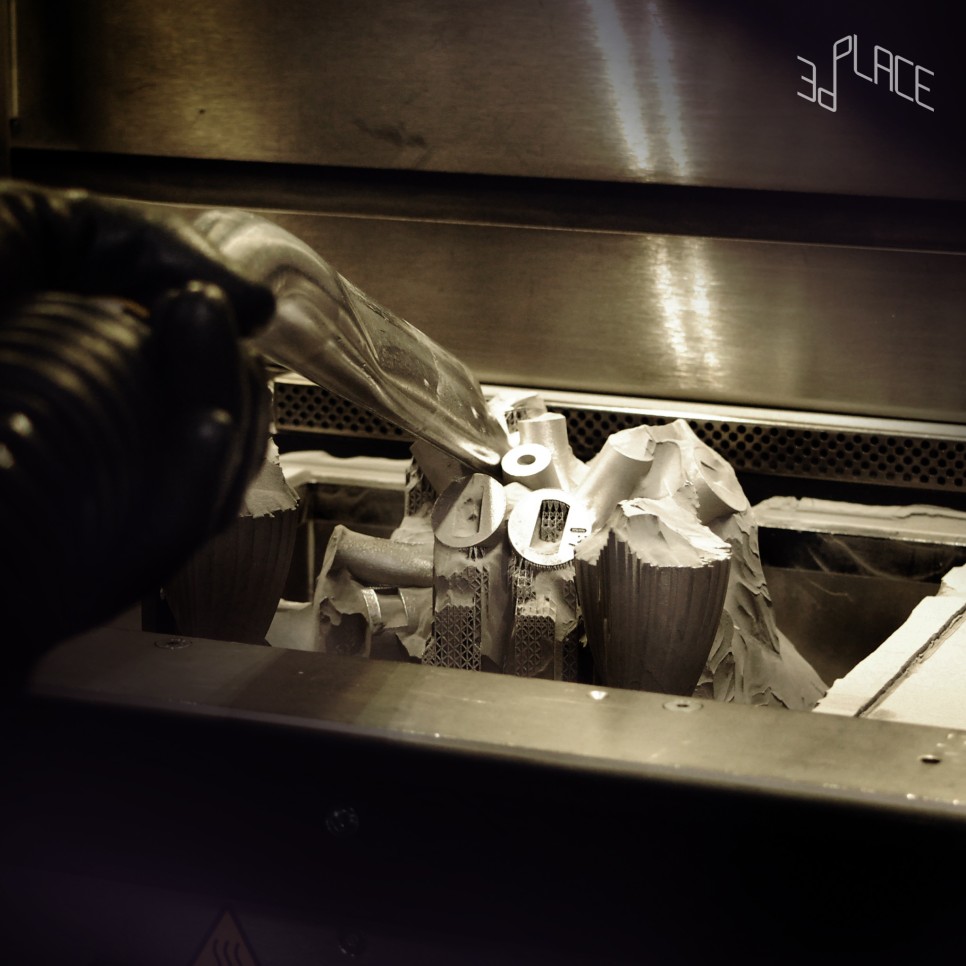

(주)HS하이테크에서 제작된 3D프린팅 어댑티브 조인트(Adaptive Joint)

​

​

3D프린팅 기술이 지속가능한 건축 기술에 전하는 미래

디지털 밤부는 3D프린팅 기술이 건축 분야에 있어 지속가능한 미래로 연결하는 방법에 대한 새로운 패러다임을 제공합니다.

프로젝트 디지털 밤부는 지속가능한 건축 문화의 확립을 위해 디지털 기술이 갖는 강점을 활용함으로써 건축에서 발생하는 비용과 노력을 줄이는 것을 목표로하고 있습니다. 분산 조립 형태의 구조물로 독특한 형태가 갖고 있는 구조의 복잡성은 3D프린팅 기술을 이용하여 언제 어디서든 제작할 수 있는 작은 사이즈의 부품으로 캡슐화됩니다. 이러한 맞춤형 부품을 활용하여 대나무와 같은 현지 재료를 활용하여 고성능 구조물을 세우는데 사용할 수 있습니다. 디지털 밤부는 3D프린팅 기술이 건축 분야에 있어 지속가능한 미래로 연결하는 방법에 대한 새로운 패러다임을 제공합니다.

​

(주)HS하이테크는 3D프린팅 기술과 건축 엔지니어링을 접목하여 3D프린팅 기술로 제작된 건축용 어댑티브 조인트(Adaptive Joint)를 개발하였으며 (주)HS하이테크의 이러한 성과는 해외 뿐만 아니라 국내 한화 갤러리아 백화점의 독특한 외관과 블로비(BLOBEE)의 곡선형 조인트(Joint)에서도 직접 확인해보실 수 있습니다.

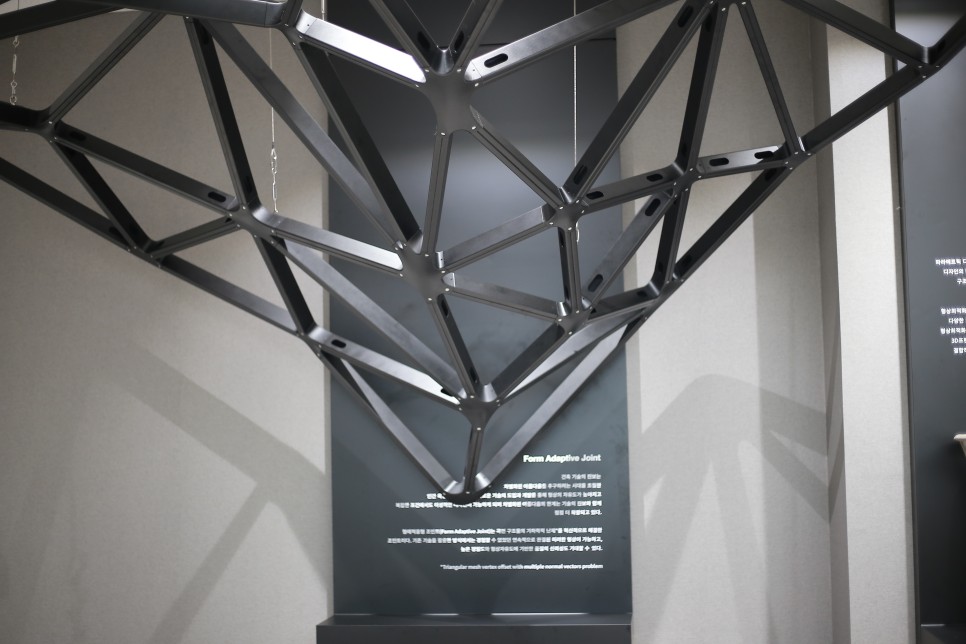

(주)HS하이테크의 어댑티브 조인트(Adaptive Joint)

​

---
